Dokumentacja wizualno-techniczna rozległych obiektów to proces, w którym nie ma miejsca na kompromisy. Setki kilometrów w trudnym terenie, dziesiątki tysięcy zdjęć i potrzeba dostarczenia materiału, który od razu nadaje się do analizy inżynieryjnej. Taka inwentaryzacja infrastruktury liniowej to wyzwanie, przed którym stanął nasz zespół w jednym z ostatnich projektów.

Naszym zadaniem było kompleksowe zinwentaryzowanie około 700 kilometrów wysokich obiektów. Główny cel? Stworzenie przejrzystego, gotowego do pracy archiwum, które pozwoli na natychmiastową ocenę stanu technicznego bez konieczności wychodzenia w teren.

Precyzyjna inwentaryzacja infrastruktury liniowej z dystansu 300 metrów

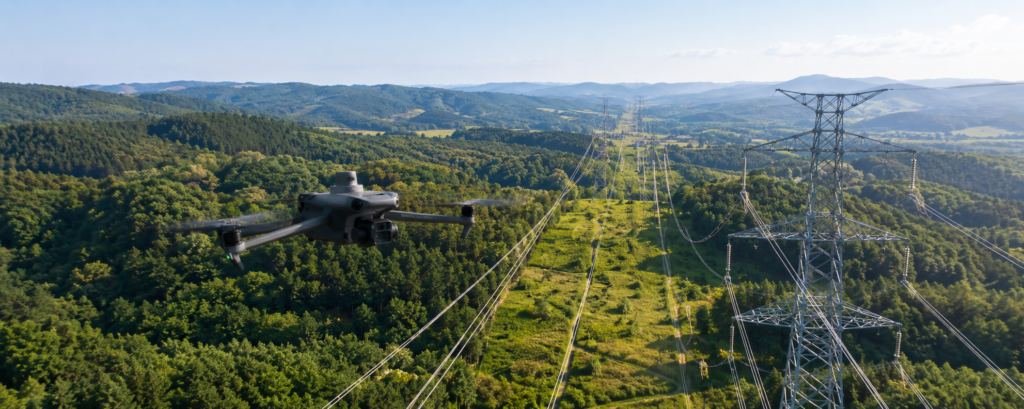

Praca z wysokimi obiektami w terenie pagórkowatym wymaga doskonałego opanowania sprzętu i rygorystycznego planowania misji. Specyfika rzeźby terenu uniemożliwiała lot na stałym pułapie – musieliśmy na bieżąco korygować wysokość oraz kąt pochylenia kamery.

Aby zyskać odpowiednią perspektywę i uchwycić kluczowe detale z uwzględnieniem względnej wysokości obiektów, nasze drony musiały odlatywać na dystans sięgający nawet 300 metrów od celu. Dzięki wykorzystaniu zaawansowanych obiektywów z potężnym zoomem optycznym, byliśmy w stanie wykonać niemal poziome, ostre ujęcia.

Gigantyczna skala: Kiedy dane EXIF to za mało

Skala zebranego materiału mówi sama za siebie. Wykonaliśmy około 30 000 precyzyjnych zdjęć z przybliżeniem. Liczba fotografii wykonanych na potrzeby ortofotomap była wielokrotnie wyższa – prawie 1 zdjęcie na 10 metrów.

Samo zebranie danych to jednak dopiero połowa sukcesu. Prawdziwym wyzwaniem inżynieryjnym był post-processing i właściwe pozycjonowanie. Przy tak wysokich obiektach standardowe sczytanie danych EXIF nie gwarantuje pożądanej dokładności. Dlatego wdrożyliśmy zaawansowane autorskie metody przeliczania współrzędnych:

• Zastosowaliśmy rzutowanie promienia zdjęcia na Numeryczny Model Terenu (NMT).
• Zmodyfikowaliśmy dane tak, aby współrzędne idealnie odzwierciedlały punkt znajdujący się na zdjęciu.

Dzięki temu pozycjonowanie materiału wizualnego w przestrzeni jest bezbłędne, co ma krytyczne znaczenie dla wysokiej infrastruktury.

Finalny produkt: Inteligentne archiwum w QGIS

Zrozumienie potrzeb oznacza dostarczenie gotowego rozwiązania, a nie tylko „surowych” danych. Zamiast przekazywać gigantyczny, trudny w nawigacji zbiór plików, stworzyliśmy dedykowany projekt w środowisku QGIS.

• Interaktywne warstwy: Użytkownik może podświetlać wybrane sektory, klikając bezpośrednio w dany obszar na mapie.
• Bezpośredni dostęp do zdjęć: Z poziomu programu QGIS jednym kliknięciem otwiera się zdjęcia przypisane dokładnie do tego fragmentu sieci, który jest aktualnie analizowany.
• Logiczna struktura: Całe archiwum fizyczne zostało uporządkowane według zdefiniowanych odcinków lotnych. Schludne drzewo podfolderów pozwala na błyskawiczne odnalezienie odpowiedniej partii materiału.

Podsumowanie Ten projekt to doskonały przykład na to, że nowoczesna dokumentacja techniczna to synergia zaawansowanego pilotażu, potężnej optyki i wysokiej klasy inżynierii danych przestrzennych. Od lotów w trudnym terenie, po zautomatyzowane rzutowanie na NMT i integrację w systemach GIS – dostarczamy innowacyjne rozwiązania geodezyjne i fotogrametryczne.
